調節閥

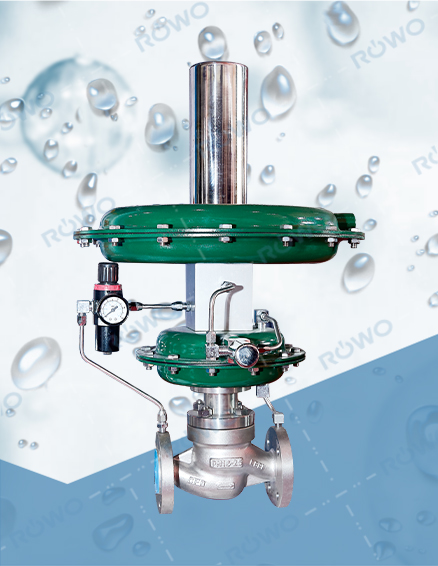

帶指揮器操作型自力式調節閥

帶指揮器操作型自力式調節閥

產品詳情

技術參數
      通用型號:ZZYVP-16B
      公稱通徑:DN20~150mm
      壓力范圍:PN1.0~1.6MPa
      使用溫度:≤80℃
      制造標準:GB/T4213-1992
      法蘭標準:GB/T9113-2000
      閥門材質:WCB、CF8
      調節精度:(%)≤10
      泄露等級:ANSI B16.104-1976(IV級)


產品概述

      自力式氮封閥(即氮封裝置)主要用于儲罐頂部氮氣壓力恒定控制,自力式氮封閥是一種無須外來能源,以彈簧為動力核心利用被調介質自身的壓力來控制閥芯位置變化,達到自動調節和穩定壓力的目的,以保護罐內物料不被氮化及儲罐的安全。該閥由ZZYVP快速泄放閥及ZZV自力式微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及ZMQ-16K型單座切斷閥組成。


工作原理

      儲罐內壓力升高至設定壓力時,快速泄放閥迅速開啟,將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時,開啟閥門,向罐內充注氮氣。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下,現場壓力較高,必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa,壓力可按分段設定,從0.5Kpa 至66 Kpa以下,介質溫度溫度≤80℃。


性能特點

      1、無需外加能源,能在無電、無氣的場合工作,既方便又節約能源,降低成本。

      2、氮封裝置供氮,泄氮壓力設定方便,可在連續經營的條件下進行。

      3、壓力檢測膜片有效面積大,設定彈簧剛度小、動作靈敏、裝置工作平衡。

      4、采用無填料設計,閥桿所受磨擦力小、反應迅速、控制精度高。

      5、供氮裝置采用指揮器操作,減壓比可達100:1,減壓效果好、控制精度高。

      6、氮氣壓力設定范圍廣,低至0.5Kpa高至1000Kpa,比值達高;

      7、調節調壓力檢測膜片有效面積大,設定彈簧剛度小,動作極靈敏。


主要技術參數

公稱通徑(mm) 20 25 40 50 80 100 150
閥座直徑(mm) 6 15 20 25 32 40 50 65 80 100 125 150
額定流量系數Kv 3.2 5 8 10 20 32 50 80 100 160 250 400
壓力調節范圍 0.5~70 20~120 60~400 300~700 500~1000 KPa
公稱壓力PN 1.0、1.6 MPa
被調介質溫度 80、200 ℃
流量特性 快開型
調節精度 ≤5%
允許壓降(MPa) 1.6 1.6 1.1 0.6 0.4
薄膜有效面積(C㎡) 200 280 400
允許泄漏量 符合ANSIB16.104—1976 IV級
閥蓋形式 標準型 (整體式)
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥芯形式 單座型閥芯
流量特性 直線性


主要外形尺寸

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150
L 150 160 180 200 230 290 310 350 400 480
H 52.5 57.5 75 75 85.5 92.5 100 110 142.5 158
H1 330 330 350 350 360 430 440 450 520 650
A 310 400
